Het iECHO TK4S Large Format Cutting System is een digitale snijtafel voor groot formaat en hoge volumes. Je snijdt door, maakt halfsneden, freest, rilt, maakt V-groeven en markeert, tot 50 mm materiaaldikte en met een snelheid tot 1.500 mm/s. Het werkgebied is modulair: van 1.500 x 1.000 mm tot 5.500 x 3.200 mm, en op maat tot 4.900 mm snijbreedte.
Waarom deze machine
- X-as aangedreven door twee motoren, aan elke kant van de snijbrug één, voor een stabiele beweging over de volle breedte.
- Optioneel een tweede snijbrug, zodat op een lange tafel twee opdrachten tegelijk lopen.
- Tafelblad van aluminium honingraat dat vlak blijft, ook bij temperatuurverschillen.
- Modulair werkgebied in 11 standaardmaten, op maat tot 4.900 mm snijbreedte.
- Besturingskasten aan de zijkant van de machine, zodat onderhoud eenvoudig bereikbaar is.
- Breed gereedschapsaanbod: UCT, EOT, POT, KCT, CTT, VCT en frees (RZ).
Toepassingen
- Grote displays, standbouw en beursmateriaal
- Plaatmateriaal zoals schuimplaat, karton en acryl
- Textiel, gordijnen en zachte materialen op grote lengte
- Meubelproductie, stoffering en akoestische panelen
- Verpakkingen en composieten

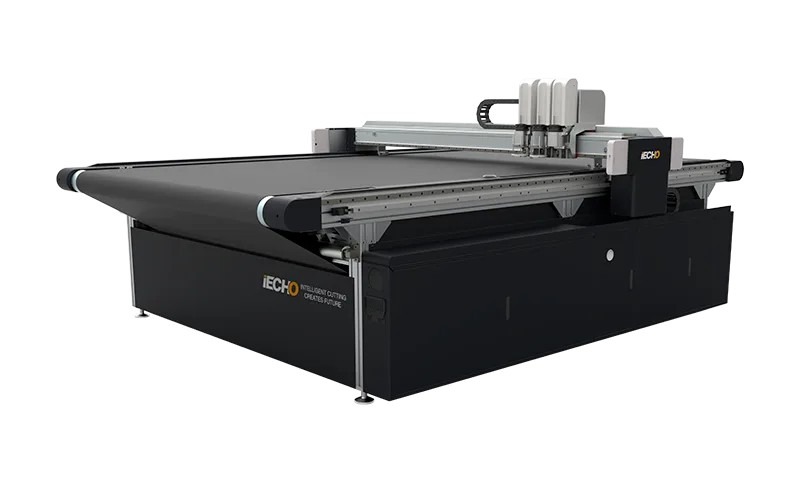

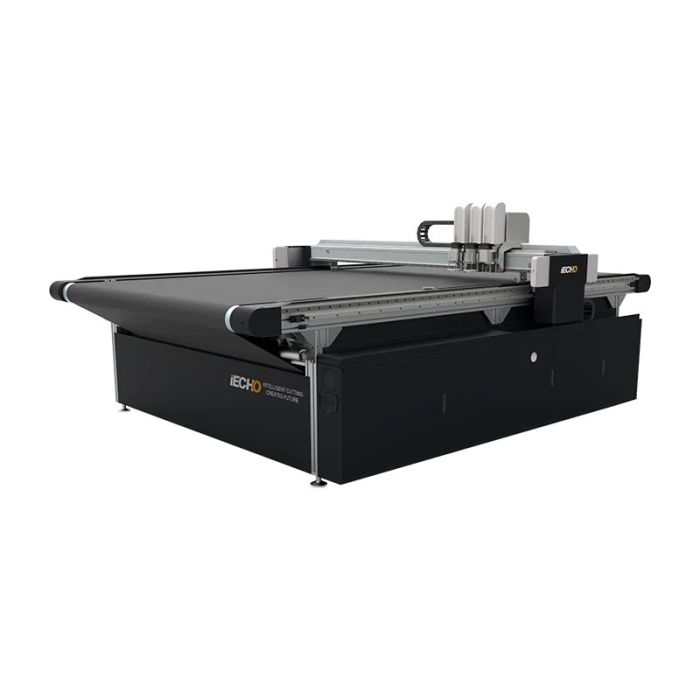

iECHO TK4S Large Format Cutting System
Geleverd, geplaatst en ingeregeld door onze eigen technische dienst. Inclusief instructie bij jou op locatie en onderdelen uit eigen voorraad.
Over de iECHO TK4S Large Format Cutting System
Het iECHO TK4S Large Format Cutting System is een digitale snijtafel voor groot formaat en hoge volumes. Je snijdt door, maakt halfsneden, freest, rilt, maakt V-groeven en markeert, tot 50 mm materiaaldikte en met een snelheid tot 1.500 mm/s. Het werkgebied is modulair: van 1.500 x 1.000 mm tot 5.500 x 3.200 mm, en op maat tot 4.900 mm snijbreedte.
Waarom deze machine
- X-as aangedreven door twee motoren, aan elke kant van de snijbrug één, voor een stabiele beweging over de volle breedte.
- Optioneel een tweede snijbrug, zodat op een lange tafel twee opdrachten tegelijk lopen.
- Tafelblad van aluminium honingraat dat vlak blijft, ook bij temperatuurverschillen.
- Modulair werkgebied in 11 standaardmaten, op maat tot 4.900 mm snijbreedte.
- Besturingskasten aan de zijkant van de machine, zodat onderhoud eenvoudig bereikbaar is.
- Breed gereedschapsaanbod: UCT, EOT, POT, KCT, CTT, VCT en frees (RZ).
Toepassingen
- Grote displays, standbouw en beursmateriaal
- Plaatmateriaal zoals schuimplaat, karton en acryl
- Textiel, gordijnen en zachte materialen op grote lengte
- Meubelproductie, stoffering en akoestische panelen
- Verpakkingen en composieten
Belangrijkste kenmerken
Waar deze machine het verschil maakt in jouw productie.
-
Werkgebied tot 5.500 x 3.200 mm
11 standaardmaten en op maat tot 4.900 mm snijbreedte. -
Snijsnelheid tot 1.500 mm/s
Twee motoren op de X-as houden de brede snijbrug stabiel over de volle breedte. -
Nauwkeurig tot 0,1 mm
Het tafelblad van aluminium honingraat blijft vlak, ook op groot formaat en bij temperatuurverschillen. -
Materiaal tot 50 mm dik
Doorsnijden, halfsnijden, graveren, rillen, groeffrezen en markeren. -
Optioneel twee snijbruggen
Bij 3.500 en 5.500 mm lengte lopen er twee opdrachten tegelijk op dezelfde tafel. -
Onderhoud aan de zijkant
De besturingskasten zitten aan de zijkant van de machine, zodat onderhoud eenvoudig is.
De machine van dichtbij
Optioneel met twee snijbruggen
Je kunt de TK4S uitrusten met een tweede snijbrug. Beide bruggen werken op dezelfde tafel, zodat er op een groot werkgebied twee opdrachten tegelijk lopen.
De snijbrug wordt aan beide kanten door een eigen motor aangedreven. Dat houdt de beweging stabiel en nauwkeurig over de volle breedte.
Vlakke tafel van aluminium honingraat
Het tafelblad is gemaakt van aluminium honingraat. De lucht beweegt vrij door de cellen, zodat het blad niet gaat werken bij temperatuurverschillen.
De dichte cellen verdelen de belasting gelijkmatig. Zo blijft de tafel ook op groot formaat vlak en snijd je overal met dezelfde diepte.
Modulair en goed bereikbaar
Het werkgebied van de TK4S is modulair opgebouwd. Je kiest de lengte en breedte die bij je productie past, en op aanvraag bouwt iECHO de tafel tot 4.900 mm snijbreedte.
De besturingskasten zitten aan de zijkant van de machine. Onze technische dienst kan daardoor snel bij de elektronica, zonder de tafel vrij te maken.
Waarom je deze machine bij ons koopt
Een machine kopen is één ding. Er jarenlang mee produceren is iets anders. Daar zit ons werk.
Eigen technische dienst
Onze monteurs kennen jouw machine van binnen. Geen callcenter en geen wachtrij, maar een vakman die weet wat hij doet.
Installatie en instructie op locatie
We plaatsen de machine, regelen hem in op jouw media en trainen je operators tot ze zelfstandig produceren.
Onderdelen en toebehoren uit voorraad
Messen, snijmatten, folie en toebehoren liggen in De Rijp op voorraad. Je staat nooit stil omdat een onderdeel op is.
Officieel dealer
Volledige fabrieksgarantie, originele onderdelen en een korte lijn naar de fabrikant als het erop aankomt.
Specificaties
In deze tabel vind je per TK4S-maat het snijgebied en het vloeroppervlak, en de technische gegevens die voor alle maten gelden.
| Snijgebied en vloeroppervlak | |
|---|---|
| TK4S-1510 | 1.500 x 1.000 mm, vloeroppervlak 2.340 x 1.902 mm |
| TK4S-1516 | 1.500 x 1.600 mm, vloeroppervlak 2.340 x 2.452 mm |
| TK4S-2516 | 2.500 x 1.600 mm, vloeroppervlak 3.300 x 2.300 mm |
| TK4S-2521 | 2.500 x 2.100 mm, vloeroppervlak 3.300 x 2.900 mm |
| TK4S-2532 | 2.500 x 3.200 mm, vloeroppervlak 3.300 x 4.000 mm |
| TK4S-3516 | 3.500 x 1.600 mm, vloeroppervlak 4.300 x 2.300 mm |
| TK4S-3521 | 3.500 x 2.100 mm, vloeroppervlak 4.300 x 2.900 mm |
| TK4S-3532 | 3.500 x 3.200 mm, vloeroppervlak 4.300 x 4.000 mm |
| TK4S-5516 | 5.500 x 1.600 mm, vloeroppervlak 6.300 x 2.300 mm |
| TK4S-5521 | 5.500 x 2.100 mm, vloeroppervlak 6.300 x 2.900 mm |
| TK4S-5532 | 5.500 x 3.200 mm, vloeroppervlak 6.300 x 4.000 mm |
| Snijden | |
| Max. snijsnelheid | 1.500 mm/s |
| Snijnauwkeurigheid | 0,1 mm |
| Max. materiaaldikte | 50 mm |
| Bewerkingen | Doorsnijden, halfsnijden, frezen, V-groeven, rillen en markeren |
| Gereedschap | UCT (tot 5 mm), EOT, POT (tot 110 mm met speciaal mes), KCT, CTT, VCT, RZ-frees (tot 20 mm) |
| Snijbrug | Enkel standaard, dubbel optioneel bij 3.500 en 5.500 mm lengte |
| Aandrijving X-as | Twee motoren, aan elke kant van de brug één |
| Media | |
| Fixatie | Vacuüm |
| Tafelblad | Aluminium honingraat |
| Vacuümpompen | 1 tot 4 pompen van 7,5 kW, afhankelijk van de maat |
| Aansluiting en verbruik | |
| Voeding | 1-fase 220 V / 50 Hz of 3-fase 220/380 V / 50 tot 60 Hz |
| Interface | Seriële poort |
| Bestandsformaten | DXF, HPGL, PLT, PDF, ISO, AI, PS, EPS, TSK, BRG en XML |
| Werkomgeving | 0 tot 40 °C, luchtvochtigheid 20 tot 80% RH |
| Maatwerk | |
| Max. snijbreedte op maat | 4.900 mm |
Twijfel je of deze machine past bij jouw productie? Leg ons je werk voor, dan rekenen we het door.
Interesse in de iECHO TK4S Large Format Cutting System?
Vertel ons wat je produceert, dan stellen we de configuratie samen die daarbij past. Inclusief toebehoren, installatie en instructie op locatie.
Binnen één werkdag een reactie, met een prijs waar alles in zit.
