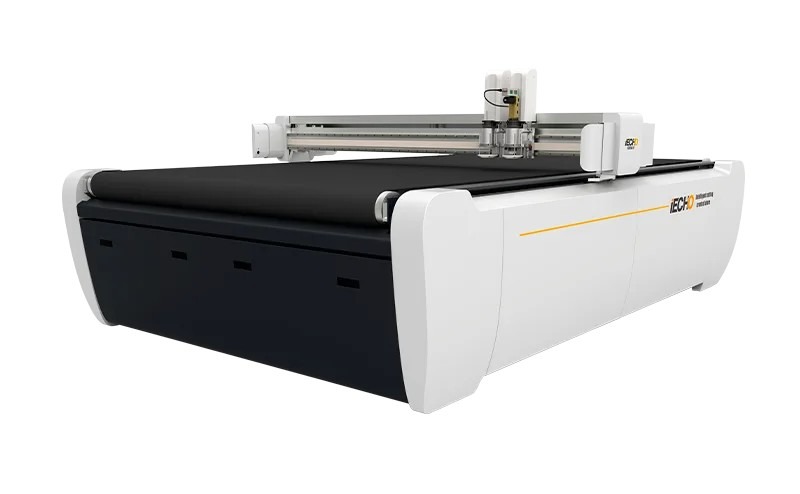

De iECHO BK4 Digital Cutter is een snelle digitale snijtafel voor enkellaagse en dunne meerlaagse materialen. Met een snijsnelheid tot 1.800 mm/s, een transportband en wisselbare snijmodules verwerk je zowel losse platen als complete rollen. De BK4 is er in vier maten, van 1.300 x 1.200 tot 2.500 x 1.600 mm.
Waarom deze machine
- Snijsnelheid tot 1.800 mm/s dankzij de bewegingsbesturing IECHOMC.
- Frame van 12 mm staal met een gewicht van 600 kg en een diagonale versteviging in de brug: volgens iECHO 30% sterker.
- Vacuüm met 25% meer luchtstroom en zones die zich aanpassen aan het formaat van het materiaal.
- Geluidsarm: met de geluidsdemping blijft het in de energiezuinige stand rond 65 dB.
- Transportband en diverse afwikkelunits voor doorlopend snijden van rolmateriaal.
- Vrij te combineren snijmodules, van oscillerend mes tot V-groef, rilwiel en frees.
Uitvoeringen
- BK4-1312: snijgebied 1.300 x 1.200 mm
- BK4-2012: snijgebied 2.000 x 1.200 mm
- BK4-2513: snijgebied 2.500 x 1.300 mm
- BK4-2516: snijgebied 2.500 x 1.600 mm
Toepassingen
- Reclame en sign: stickers, posters, schuimplaat en karton
- Verpakkingen en displays in (golf)karton
- Automotive interieur
- Meubelproductie en textiel
- Composieten en technische materialen

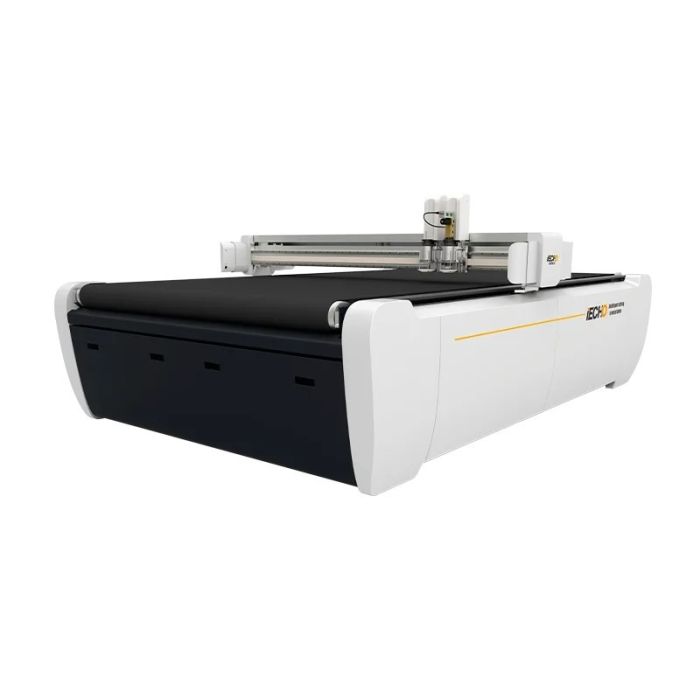

iECHO BK4 Digital Cutter
Geleverd, geplaatst en ingeregeld door onze eigen technische dienst. Inclusief instructie bij jou op locatie en onderdelen uit eigen voorraad.
Over de iECHO BK4 Digital Cutter
De iECHO BK4 Digital Cutter is een snelle digitale snijtafel voor enkellaagse en dunne meerlaagse materialen. Met een snijsnelheid tot 1.800 mm/s, een transportband en wisselbare snijmodules verwerk je zowel losse platen als complete rollen. De BK4 is er in vier maten, van 1.300 x 1.200 tot 2.500 x 1.600 mm.
Waarom deze machine
- Snijsnelheid tot 1.800 mm/s dankzij de bewegingsbesturing IECHOMC.
- Frame van 12 mm staal met een gewicht van 600 kg en een diagonale versteviging in de brug: volgens iECHO 30% sterker.
- Vacuüm met 25% meer luchtstroom en zones die zich aanpassen aan het formaat van het materiaal.
- Geluidsarm: met de geluidsdemping blijft het in de energiezuinige stand rond 65 dB.
- Transportband en diverse afwikkelunits voor doorlopend snijden van rolmateriaal.
- Vrij te combineren snijmodules, van oscillerend mes tot V-groef, rilwiel en frees.
Uitvoeringen
- BK4-1312: snijgebied 1.300 x 1.200 mm
- BK4-2012: snijgebied 2.000 x 1.200 mm
- BK4-2513: snijgebied 2.500 x 1.300 mm
- BK4-2516: snijgebied 2.500 x 1.600 mm
Toepassingen
- Reclame en sign: stickers, posters, schuimplaat en karton
- Verpakkingen en displays in (golf)karton
- Automotive interieur
- Meubelproductie en textiel
- Composieten en technische materialen
Belangrijkste kenmerken
Waar deze machine het verschil maakt in jouw productie.
-
Snijsnelheid tot 1.800 mm/s
Bewegingsbesturing IECHOMC en een stalen frame van 600 kg houden de machine stabiel bij hoge snelheid. -
Nauwkeurig tot 0,1 mm
Een CCD-camera positioneert automatisch op de print en het mes wordt automatisch op diepte gezet. -
Werkgebied tot 2.500 x 1.600 mm
Vier maten, van 1.300 x 1.200 tot 2.500 x 1.600 mm. -
Materiaal tot 50 mm dik
Doorsnijden, halfsnijden, graveren, V-groeven, rillen en markeren. -
Slim vacuüm
25% meer luchtstroom en zones die zich aanpassen aan het formaat van het materiaal. -
Transportband en rolinvoer
Complete rollen posters, stickers of textiel met minimale tussenkomst van de operator.
De machine van dichtbij
Zwaar stalen frame
Het frame is opgebouwd uit 12 mm staal en weegt 600 kg. Met een diagonale versteviging in de brug is het volgens iECHO 30% sterker dan bij de voorganger.
De kabels in de machine hebben een test van 1 miljoen buigbewegingen doorstaan. Dat geeft een langere levensduur en meer bedrijfszekerheid.
Transportband en materiaalinvoer
De BK4 heeft een transportband die het materiaal tijdens het snijden doorvoert. Snijden en verzamelen lopen zo achter elkaar door, ook bij complete rollen posters, stickers of textiel.
Voor elk materiaal kies je de afwikkelunit die erbij past.
Snijmodules naar keuze
De snijmodules van de BK4 zijn vrij te combineren, onder meer oscillerend mes (EOT), pneumatisch oscillerend mes (POT), rilwiel (CTT), V-groef (VCT) en een frees van 350 W.
Zo stem je de BK4 af op de materialen in jouw productie en wissel je zonder ombouw tussen opdrachten.
Waarom je deze machine bij ons koopt
Een machine kopen is één ding. Er jarenlang mee produceren is iets anders. Daar zit ons werk.
Eigen technische dienst
Onze monteurs kennen jouw machine van binnen. Geen callcenter en geen wachtrij, maar een vakman die weet wat hij doet.
Installatie en instructie op locatie
We plaatsen de machine, regelen hem in op jouw media en trainen je operators tot ze zelfstandig produceren.
Onderdelen en toebehoren uit voorraad
Messen, snijmatten, folie en toebehoren liggen in De Rijp op voorraad. Je staat nooit stil omdat een onderdeel op is.
Officieel dealer
Volledige fabrieksgarantie, originele onderdelen en een korte lijn naar de fabrikant als het erop aankomt.
Specificaties
In deze tabel vind je per BK4-maat het snijgebied en de machinemaat, en de technische gegevens die voor alle maten gelden.
| Snijgebied | |
|---|---|
| BK4-1312 | 1.300 x 1.200 mm |
| BK4-2012 | 2.000 x 1.200 mm |
| BK4-2513 | 2.500 x 1.300 mm |
| BK4-2516 | 2.500 x 1.600 mm |
| Snijden | |
| Max. snijsnelheid | 1.800 mm/s |
| Snijnauwkeurigheid | 0,1 mm |
| Max. materiaaldikte | 50 mm |
| Bewegingsbesturing | IECHOMC |
| Bewerkingen | Doorsnijden, kiss-cut, frezen, V-groeven, rillen en markeren |
| Gereedschap | Onder meer UCT, EOT, POT, KCT, CTT, VCT, frees 350 W |
| Media | |
| Fixatie | Vacuüm met zones op materiaalformaat |
| Vacuümpomp | 7,5 kW of 9 kW |
| Doorvoer | Transportband, afwikkelunits voor rolmateriaal |
| Machine | |
| Afmetingen (l x b) | BK4-1312: 2.100 x 2.000 mm, BK4-2012: 2.800 x 2.000 mm, BK4-2513: 3.200 x 2.100 mm, BK4-2516: 3.200 x 2.400 mm |
| Gewicht | 600 tot 900 kg, afhankelijk van maat en uitvoering |
| Frame | 12 mm staal |
| Geluidsniveau | Ca. 65 dB in energiezuinige stand |
| Aansluiting en verbruik | |
| Voeding | 220 V / 50 Hz of 380 V / 50 Hz |
| Bestandsformaten | DXF en HPGL |
| Werkomgeving | 0 tot 40 °C, luchtvochtigheid 20 tot 80% RH |
