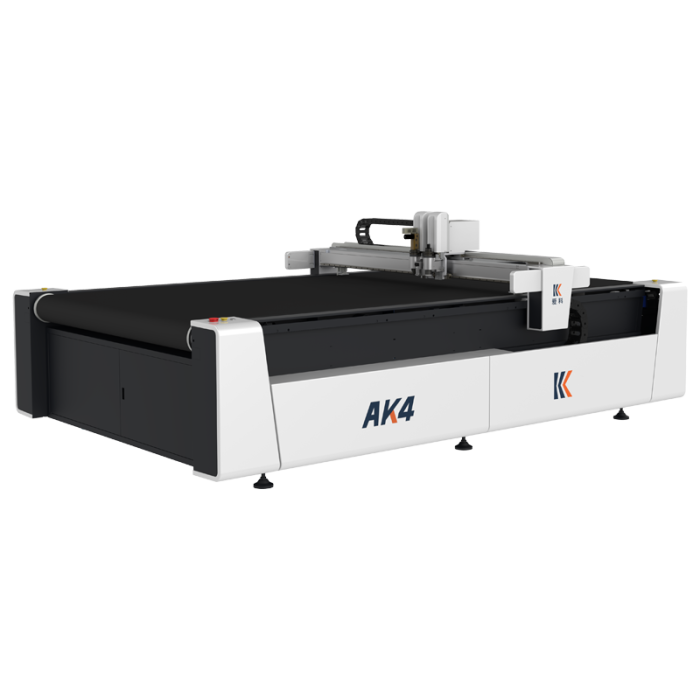

Het iECHO AK4 Intelligent Cutting System is een stevige digitale snijtafel voor enkellaagse en dunne meerlaagse materialen. Je snijdt door, freest, maakt V-groeven en markeert, tot een materiaaldikte van 50 mm en met een snelheid tot 1.500 mm/s. De AK4 is gebouwd voor jarenlange productie in reclame, automotive interieur, meubels en composiet.
Waarom deze machine
- Eén gelaste stalen frameconstructie, doorgerekend met een eindige-elementenanalyse.
- Symmetrische geleiders boven en onder op de snijbrug voor een stabiele beweging van de gereedschapskop.
- Pulserend vacuümsysteem met volgens iECHO 60% meer zuigkracht, aangedreven door een vacuümpomp van 9 kW.
- Snijsnelheid tot 1.500 mm/s bij een nauwkeurigheid van 0,1 mm.
- Verwerkt materiaal tot 50 mm dik: doorsnijden, frezen, V-groeven en markeren.
Uitvoeringen
- AK4-2516: snijgebied 2.500 x 1.600 mm
- AK4-2521: snijgebied 2.500 x 2.100 mm
Toepassingen
- Reclame en sign: schuimplaat, karton en kunststof plaat
- Automotive interieur en bekledingsmaterialen
- Meubelproductie en stoffering
- Composieten en technische materialen
iECHO AK4 Intelligent Cutting System
Geleverd, geplaatst en ingeregeld door onze eigen technische dienst. Inclusief instructie bij jou op locatie en onderdelen uit eigen voorraad.
Over de iECHO AK4 Intelligent Cutting System
Het iECHO AK4 Intelligent Cutting System is een stevige digitale snijtafel voor enkellaagse en dunne meerlaagse materialen. Je snijdt door, freest, maakt V-groeven en markeert, tot een materiaaldikte van 50 mm en met een snelheid tot 1.500 mm/s. De AK4 is gebouwd voor jarenlange productie in reclame, automotive interieur, meubels en composiet.
Waarom deze machine
- Eén gelaste stalen frameconstructie, doorgerekend met een eindige-elementenanalyse.
- Symmetrische geleiders boven en onder op de snijbrug voor een stabiele beweging van de gereedschapskop.
- Pulserend vacuümsysteem met volgens iECHO 60% meer zuigkracht, aangedreven door een vacuümpomp van 9 kW.
- Snijsnelheid tot 1.500 mm/s bij een nauwkeurigheid van 0,1 mm.
- Verwerkt materiaal tot 50 mm dik: doorsnijden, frezen, V-groeven en markeren.
Uitvoeringen
- AK4-2516: snijgebied 2.500 x 1.600 mm
- AK4-2521: snijgebied 2.500 x 2.100 mm
Toepassingen
- Reclame en sign: schuimplaat, karton en kunststof plaat
- Automotive interieur en bekledingsmaterialen
- Meubelproductie en stoffering
- Composieten en technische materialen
Zie de iECHO AK4 Intelligent Cutting System aan het werk
Belangrijkste kenmerken
Waar deze machine het verschil maakt in jouw productie.
-
Snijsnelheid tot 1.500 mm/s
Het gelaste stalen frame houdt de snijlijnen strak, ook bij hoge snelheid. -
Nauwkeurig tot 0,1 mm
Symmetrische geleiders boven en onder op de snijbrug houden de gereedschapskop in balans. -
Werkgebied tot 2.500 x 2.100 mm
Twee maten: 2.500 x 1.600 of 2.500 x 2.100 mm. -
Materiaal tot 50 mm dik
Enkellaagse en dunne meerlaagse materialen gaan in een doorloop onder het gereedschap door. -
Snijden, frezen en V-groeven
Ook markeren kan in dezelfde doorloop. Voor automotive interieur, reclame, meubel en composiet. -
Pulserend vacuüm
Volgens iECHO 60% meer zuigkracht, zodat het materiaal stil op de tafel blijft liggen.
De machine van dichtbij
Gelast stalen frame
Het frame van de AK4 is één gelaste constructie. iECHO heeft het doorgerekend met een eindige-elementenanalyse, zodat het stijf is op de plekken waar de krachten het grootst zijn.
Een stijf frame houdt de snijbrug stabiel. Dat zie je terug in strakke snijlijnen, ook bij hoge snelheid.
Symmetrische geleiders boven en onder
De gereedschapskop loopt over geleiders die boven en onder symmetrisch op de snijbrug zijn geplaatst.
Dat houdt het zwaartepunt in balans en de beweging strak, zodat de kop ook bij snelle richtingwisselingen precies blijft.
Pulserende vacuümzuiging
Het vacuümsysteem van de AK4 zuigt in pulsen en heeft volgens iECHO 60% meer zuigkracht. De vacuümpomp heeft een vermogen van 9 kW.
Het materiaal ligt daardoor stiller op de tafel. Dat maakt het snijden stabieler en nauwkeuriger, ook bij lichte of soepele materialen.
Waarom je deze machine bij ons koopt
Een machine kopen is één ding. Er jarenlang mee produceren is iets anders. Daar zit ons werk.
Eigen technische dienst
Onze monteurs kennen jouw machine van binnen. Geen callcenter en geen wachtrij, maar een vakman die weet wat hij doet.
Installatie en instructie op locatie
We plaatsen de machine, regelen hem in op jouw media en trainen je operators tot ze zelfstandig produceren.
Onderdelen en toebehoren uit voorraad
Messen, snijmatten, folie en toebehoren liggen in De Rijp op voorraad. Je staat nooit stil omdat een onderdeel op is.
Officieel dealer
Volledige fabrieksgarantie, originele onderdelen en een korte lijn naar de fabrikant als het erop aankomt.
Specificaties
In deze tabel vind je de snijgebieden, machinematen en technische gegevens van de AK4-2516 en AK4-2521.
| Snijgebied | |
|---|---|
| AK4-2516 | 2.500 x 1.600 mm |
| AK4-2521 | 2.500 x 2.100 mm |
| Snijden | |
| Max. snijsnelheid | 1.500 mm/s |
| Snijnauwkeurigheid | 0,1 mm |
| Max. materiaaldikte | 50 mm |
| Bewerkingen | Doorsnijden, frezen, V-groeven en markeren |
| Geleiding | Symmetrische geleiders boven en onder op de snijbrug |
| Media | |
| Fixatie | Vacuüm, pulserend zuigsysteem |
| Vacuümpomp | 9 kW |
| Machine | |
| Afmetingen (l x b x h) | AK4-2516: 3.450 x 2.300 x 1.350 mm, AK4-2521: 3.450 x 2.720 x 1.350 mm |
| Frame | Eén gelaste stalen constructie |
| Aansluiting en verbruik | |
| Voeding | 380 V / 50 Hz of 220 V / 50 Hz |
| Bestandsformaten | DXF en HPGL |
| Werkomgeving | 0 tot 40 °C, luchtvochtigheid 20 tot 80% RH |
Twijfel je of deze machine past bij jouw productie? Leg ons je werk voor, dan rekenen we het door.
Interesse in de iECHO AK4 Intelligent Cutting System?
Vertel ons wat je produceert, dan stellen we de configuratie samen die daarbij past. Inclusief toebehoren, installatie en instructie op locatie.
Binnen één werkdag een reactie, met een prijs waar alles in zit.
