De iECHO SK2 Large Digital Cutter is een digitale snijtafel voor bedrijven die veel en nauwkeurig snijden in plaatmateriaal en flexibele materialen. Lineaire motoren en een magnetisch meetsysteem geven een snijsnelheid tot 2.000 mm/s bij een nauwkeurigheid van 0,05 mm. Je snijdt, freest, rilt en markeert in één doorloop, tot een materiaaldikte van 50 mm.
Waarom deze machine
- Lineaire motoraandrijving zonder riemen, tandheugels of vertragingskasten: minder speling en minder slijtage.
- Magnetische schaalpositionering met een mechanische nauwkeurigheid van ±0,025 mm en een herhaalnauwkeurigheid van 0,015 mm.
- Snijsnelheid tot 2.000 mm/s bij een versnelling van 2 g.
- Optische automatische mesinitialisatie (nauwkeuriger dan 0,2 mm) en realtime tafelcompensatie voor een gelijke snijdiepte over de hele tafel.
- Ruime keuze in gereedschap, van oscillerend mes en kiss-cut tot rilwiel, V-cut en een frees van 1,8 kW.
- Diagnose en software-updates op afstand via de cloudservice van iECHO, met ondersteuning door onze eigen technische dienst.
Uitvoeringen
- SK2-2516: snijgebied 2.500 x 1.600 mm
- SK2-3516: snijgebied 3.500 x 1.600 mm
- SK2-3532: snijgebied 3.500 x 3.200 mm
Toepassingen
- Displays, POS-materiaal en signing uit karton, schuimplaat en kunststof
- Verpakkingsprototypes en korte series in (golf)karton
- Composieten en technisch textiel
- Automotive interieur, leer en bekledingsmaterialen
- Meubelproductie en akoestische panelen

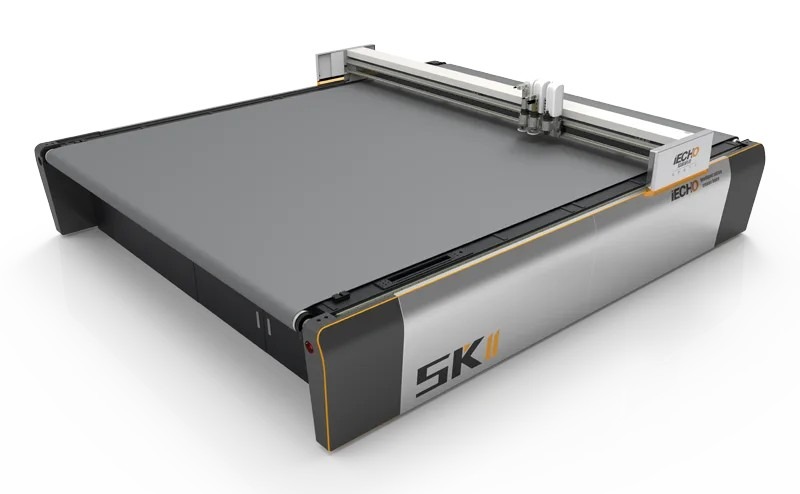

iECHO SK2 Large Digital Cutter
Geleverd, geplaatst en ingeregeld door onze eigen technische dienst. Inclusief instructie bij jou op locatie en onderdelen uit eigen voorraad.

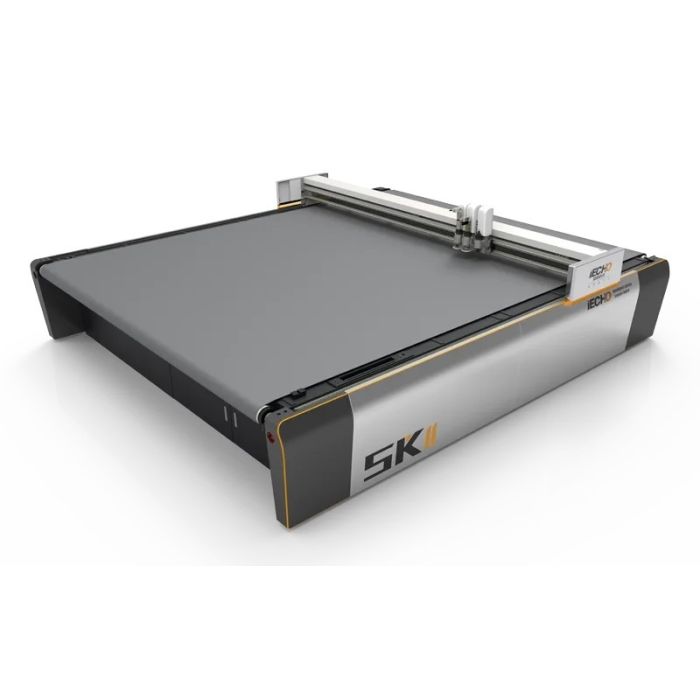

Over de iECHO SK2 Large Digital Cutter
De iECHO SK2 Large Digital Cutter is een digitale snijtafel voor bedrijven die veel en nauwkeurig snijden in plaatmateriaal en flexibele materialen. Lineaire motoren en een magnetisch meetsysteem geven een snijsnelheid tot 2.000 mm/s bij een nauwkeurigheid van 0,05 mm. Je snijdt, freest, rilt en markeert in één doorloop, tot een materiaaldikte van 50 mm.
Waarom deze machine
- Lineaire motoraandrijving zonder riemen, tandheugels of vertragingskasten: minder speling en minder slijtage.
- Magnetische schaalpositionering met een mechanische nauwkeurigheid van ±0,025 mm en een herhaalnauwkeurigheid van 0,015 mm.
- Snijsnelheid tot 2.000 mm/s bij een versnelling van 2 g.
- Optische automatische mesinitialisatie (nauwkeuriger dan 0,2 mm) en realtime tafelcompensatie voor een gelijke snijdiepte over de hele tafel.
- Ruime keuze in gereedschap, van oscillerend mes en kiss-cut tot rilwiel, V-cut en een frees van 1,8 kW.
- Diagnose en software-updates op afstand via de cloudservice van iECHO, met ondersteuning door onze eigen technische dienst.
Uitvoeringen
- SK2-2516: snijgebied 2.500 x 1.600 mm
- SK2-3516: snijgebied 3.500 x 1.600 mm
- SK2-3532: snijgebied 3.500 x 3.200 mm
Toepassingen
- Displays, POS-materiaal en signing uit karton, schuimplaat en kunststof
- Verpakkingsprototypes en korte series in (golf)karton
- Composieten en technisch textiel
- Automotive interieur, leer en bekledingsmaterialen
- Meubelproductie en akoestische panelen
Zie de iECHO SK2 Large Digital Cutter aan het werk
Belangrijkste kenmerken
Waar deze machine het verschil maakt in jouw productie.
-
Snijsnelheid tot 2.000 mm/s
Lineaire motoraandrijving met een versnelling van 2g. Hoge doorloop zonder in te leveren op de snijkwaliteit. -
Nauwkeurig tot 0,05 mm
Magnetische schaalpositionering corrigeert realtime. Herhaalopdrachten blijven binnen 0,015 mm. -
Werkgebied tot 3.500 x 3.200 mm
Drie maten, van 2.500 x 1.600 tot 3.500 x 3.200 mm, dus u kiest wat bij uw plaatformaten past. -
Materiaal tot 50 mm dik
Karton, schuim, composiet, textiel en kunststof gaan in een doorloop onder het gereedschap door. -
Tien gereedschapsmodules
Van oscillerend mes en kiss-cut tot rilwiel, V-cut en een frees van 1,8 kW. Wisselen zonder de tafel om te bouwen. -
Cloud Service Module
Diagnose op afstand, software-updates en optimalisatie zonder dat er een monteur langs hoeft.
De machine van dichtbij
Positie tot op ±0,025 mm
Een magnetisch meetsysteem volgt continu waar de gereedschapskop op de snijbrug staat en corrigeert tijdens het snijden. Daardoor haalt de SK2 een mechanische nauwkeurigheid van ±0,025 mm.
De herhaalnauwkeurigheid is 0,015 mm. Snijd je dezelfde vorm honderden keren, dan is de laatste net zo strak als de eerste.
Automatische mesinitialisatie
Na een meswissel gaat de gereedschapskop naar de optische sensor aan de rand van de tafel. Daar meet de SK2 de positie van de mespunt op, nauwkeuriger dan 0,2 mm, en stelt hij de snijdiepte zelf in.
Handmatig afstellen is niet meer nodig. Dat scheelt insteltijd en elke operator krijgt hetzelfde resultaat.
Intelligente tafelcompensatie
Een tafel van meters lang is nooit overal exact even vlak. De SK2 compenseert de hoogteverschillen in het tafeloppervlak en past de snijdiepte tijdens het snijden realtime aan.
De afstand tussen gereedschap en tafel blijft zo over het hele werkgebied gelijk. Je snijdt overal netjes door het materiaal, zonder onnodig diep in de snijmat te gaan.
Waarom je deze machine bij ons koopt
Een machine kopen is één ding. Er jarenlang mee produceren is iets anders. Daar zit ons werk.
Eigen technische dienst
Onze monteurs kennen jouw machine van binnen. Geen callcenter en geen wachtrij, maar een vakman die weet wat hij doet.
Installatie en instructie op locatie
We plaatsen de machine, regelen hem in op jouw media en trainen je operators tot ze zelfstandig produceren.
Onderdelen en toebehoren uit voorraad
Messen, snijmatten, folie en toebehoren liggen in De Rijp op voorraad. Je staat nooit stil omdat een onderdeel op is.
Officieel dealer
Volledige fabrieksgarantie, originele onderdelen en een korte lijn naar de fabrikant als het erop aankomt.
Specificaties
In deze tabel vind je de snijgebieden, prestaties, gereedschappen en machinegegevens van de drie SK2-uitvoeringen.
| Snijgebied | |
|---|---|
| SK2-2516 | 2.500 x 1.600 mm |
| SK2-3516 | 3.500 x 1.600 mm |
| SK2-3532 | 3.500 x 3.200 mm |
| Snijden | |
| Max. snijsnelheid | 2.000 mm/s |
| Versnelling | 2 g (lineaire motor) |
| Snijnauwkeurigheid | 0,05 mm |
| Mechanische nauwkeurigheid | ±0,025 mm |
| Herhaalnauwkeurigheid | 0,015 mm |
| Positionering | Magnetische schaal met realtime correctie |
| Max. materiaaldikte | 50 mm |
| Mesinitialisatie | Optisch, automatisch, nauwkeuriger dan 0,2 mm |
| Tafelcompensatie | Realtime aanpassing van de snijdiepte |
| Gereedschap | |
| Modules | UCT, V-CUT, CTT, KCT, EOT, POT, PRT, frees 350 W, frees 1,8 kW, pen |
| Machine | |
| Afmetingen (l x b x h) | SK2-2516: 3.400 x 2.300 x 830 mm, SK2-3516: 4.400 x 2.300 x 830 mm, SK2-3532: 4.400 x 3.900 x 830 mm |
| Gewicht | SK2-2516: 1.050 kg, SK2-3516: 1.300 kg, SK2-3532: 1.550 kg |
| Geluidsniveau | 65 dB |
| Aansluiting en verbruik | |
| Voeding | 380 V / 50 Hz of 220 V / 50 Hz |
| Interface | Seriële poort |
| Bestandsformaten | DXF, HPGL en PDF |
| Werkomgeving | 0 tot 40 °C, luchtvochtigheid 20 tot 80% RH |
Twijfel je of deze machine past bij jouw productie? Leg ons je werk voor, dan rekenen we het door.
Interesse in de iECHO SK2 Large Digital Cutter?
Vertel ons wat je produceert, dan stellen we de configuratie samen die daarbij past. Inclusief toebehoren, installatie en instructie op locatie.
Binnen één werkdag een reactie, met een prijs waar alles in zit.
