De iECHO BK3 Digital Cutter is een digitale snijtafel voor proefmodellen, korte series en serieproductie in sign, reclame, drukwerk en verpakking. Je snijdt door, maakt kiss-cuts, ponst, freest, rilt en markeert, tot 50 mm materiaaldikte en met een snelheid tot 1.500 mm/s. Met velleninvoer, transportband en verzameltafel loopt de productie grotendeels automatisch.
Waarom deze machine
- CCD-camera leest registratiemarkeringen voor nauwkeurig print-en-cut-werk.
- Automatische mesinitialisatie met een verplaatsingssensor: geen handmatig afstellen van de snijdiepte.
- Tafel van luchtvaartaluminium met zuigzones die je per vak aan- en uitzet, en frequentieregeling van de vacuümpomp.
- Transportband voor doorlopend snijden, ook van stukken die langer zijn dan de tafel.
- Optionele velleninvoer en verzameltafel voor productie met minimale tussenkomst van de operator.
Uitvoeringen
- BK3-1713: snijgebied 1.700 x 1.300 mm
- BK3-2513: snijgebied 2.500 x 1.300 mm
- BK3-2517: snijgebied 2.500 x 1.700 mm
- BK3-3017: snijgebied 3.000 x 1.700 mm
Toepassingen
- Displays en POS-materiaal
- Stickers en etiketten op vel of rol
- Verpakkingsprototypes en korte series in karton
- Schuimplaat, kunststof plaat en reclameborden
- Drukwerkafwerking

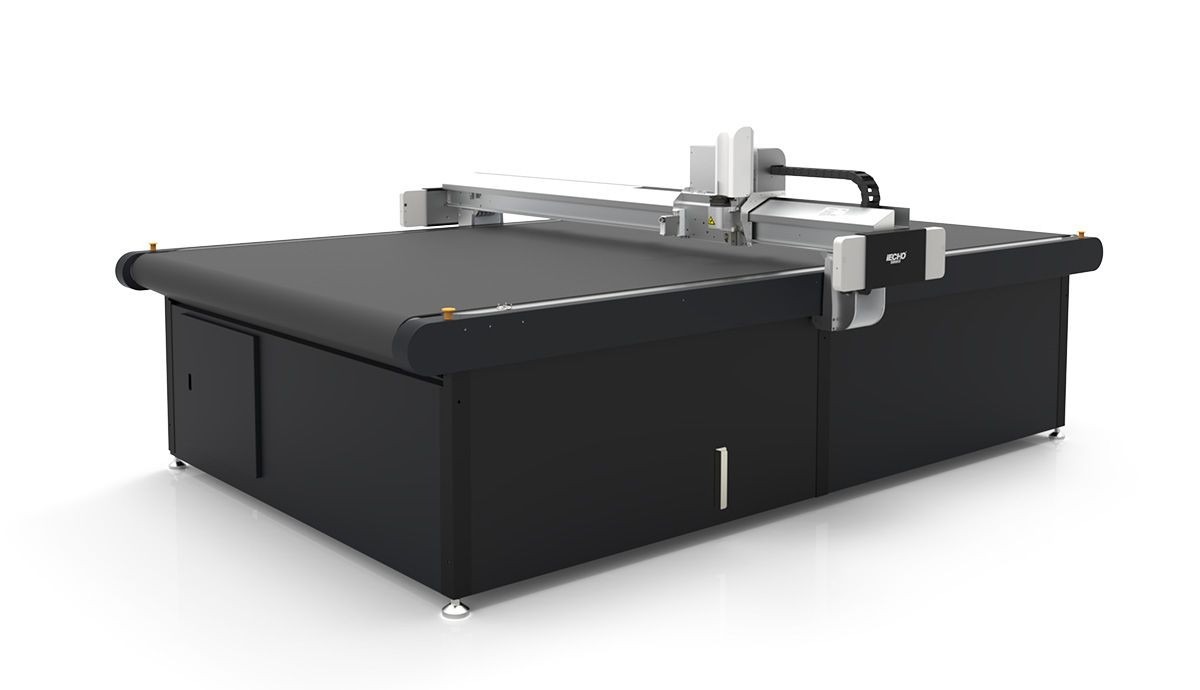

iECHO BK3 Digital Cutter
Geleverd, geplaatst en ingeregeld door onze eigen technische dienst. Inclusief instructie bij jou op locatie en onderdelen uit eigen voorraad.
Over de iECHO BK3 Digital Cutter
De iECHO BK3 Digital Cutter is een digitale snijtafel voor proefmodellen, korte series en serieproductie in sign, reclame, drukwerk en verpakking. Je snijdt door, maakt kiss-cuts, ponst, freest, rilt en markeert, tot 50 mm materiaaldikte en met een snelheid tot 1.500 mm/s. Met velleninvoer, transportband en verzameltafel loopt de productie grotendeels automatisch.
Waarom deze machine
- CCD-camera leest registratiemarkeringen voor nauwkeurig print-en-cut-werk.
- Automatische mesinitialisatie met een verplaatsingssensor: geen handmatig afstellen van de snijdiepte.
- Tafel van luchtvaartaluminium met zuigzones die je per vak aan- en uitzet, en frequentieregeling van de vacuümpomp.
- Transportband voor doorlopend snijden, ook van stukken die langer zijn dan de tafel.
- Optionele velleninvoer en verzameltafel voor productie met minimale tussenkomst van de operator.
Uitvoeringen
- BK3-1713: snijgebied 1.700 x 1.300 mm
- BK3-2513: snijgebied 2.500 x 1.300 mm
- BK3-2517: snijgebied 2.500 x 1.700 mm
- BK3-3017: snijgebied 3.000 x 1.700 mm
Toepassingen
- Displays en POS-materiaal
- Stickers en etiketten op vel of rol
- Verpakkingsprototypes en korte series in karton
- Schuimplaat, kunststof plaat en reclameborden
- Drukwerkafwerking
Belangrijkste kenmerken
Waar deze machine het verschil maakt in jouw productie.
-
Snijsnelheid tot 1.500 mm/s
Vier tot zes keer sneller dan met de hand snijden, van proefmodel tot serie. -
Nauwkeurig tot 0,1 mm
Een CCD-camera leest registratiemarkeringen, zodat de BK3 precies op de print snijdt. -
Werkgebied tot 2.500 x 1.700 mm
Drie maten: 1.700 x 1.300, 2.500 x 1.300 en 2.500 x 1.700 mm. -
Materiaal tot 50 mm dik
Doorsnijden, halfsnijden, ponsen, frezen, rillen en markeren. -
Zuigzones per vak
Per vak aan en uit te zetten: meer zuigkracht waar materiaal ligt en minder energieverbruik. -
Doorlopend snijden
Transportband, invoer en verzamelsysteem werken samen, ook voor stukken langer dan de tafel.
De machine van dichtbij
Doorlopend snijden met transportband
Het transportsysteem laat invoeren, snijden en verzamelen samenwerken in één doorlopende workflow. Zo snijdt de BK3 ook stukken die langer zijn dan de tafel.
Dat bespaart handwerk en maakt lange productieruns stabieler.
CCD-camera voor positionering
Een CCD-camera op de gereedschapskop leest de registratiemarkeringen op het bedrukte materiaal. Daarmee positioneert de BK3 automatisch en snijdt hij precies op de print.
Afwijkingen door handmatig neerleggen of door vervorming van de print worden zo opgevangen.
Meerdere gereedschappen op één kop
Doorsnijden, kiss-cut, frezen, rillen, ponsen en markeren combineer je in één doorloop. Je wisselt de modules zelf, afhankelijk van de opdracht.
Daarmee zet je de BK3 in van proefmodel tot serieproductie, op hetzelfde werkstation.
Waarom je deze machine bij ons koopt
Een machine kopen is één ding. Er jarenlang mee produceren is iets anders. Daar zit ons werk.
Eigen technische dienst
Onze monteurs kennen jouw machine van binnen. Geen callcenter en geen wachtrij, maar een vakman die weet wat hij doet.
Installatie en instructie op locatie
We plaatsen de machine, regelen hem in op jouw media en trainen je operators tot ze zelfstandig produceren.
Onderdelen en toebehoren uit voorraad
Messen, snijmatten, folie en toebehoren liggen in De Rijp op voorraad. Je staat nooit stil omdat een onderdeel op is.
Officieel dealer
Volledige fabrieksgarantie, originele onderdelen en een korte lijn naar de fabrikant als het erop aankomt.
Specificaties
In deze tabel vind je per BK3-maat het snijgebied en de machinemaat, en de technische gegevens die voor alle maten gelden.
| Snijgebied | |
|---|---|
| BK3-1713 | 1.700 x 1.300 mm |
| BK3-2513 | 2.500 x 1.300 mm |
| BK3-2517 | 2.500 x 1.700 mm |
| BK3-3017 | 3.000 x 1.700 mm |
| Snijden | |
| Max. snijsnelheid | 1.500 mm/s |
| Snijnauwkeurigheid | 0,1 mm |
| Max. materiaaldikte | 50 mm |
| Bewerkingen | Doorsnijden, kiss-cut, ponsen, frezen, rillen en markeren |
| Positionering | CCD-camera voor registratie en print en cut |
| Mesinitialisatie | Automatisch, met verplaatsingssensor |
| Media | |
| Fixatie | Vacuüm, zuigzones per vak aan en uit te zetten |
| Tafel | Luchtvaartaluminium |
| Vacuümpomp | 5,5 kW, 7,5 kW of 9 kW |
| Doorvoer | Transportband, optioneel velleninvoer en verzameltafel |
| Machine | |
| Afmetingen (l x b) | BK3-1713: 2.500 x 2.100 mm, BK3-2513: 3.200 x 2.100 mm, BK3-2517: 3.200 x 2.400 mm, BK3-3017: 3.800 x 2.400 mm |
| Aansluiting en verbruik | |
| Voeding | 220 V / 50 Hz of 380 V / 50 Hz |
| Interface | Seriële poort |
| Bestandsformaten | DXF, HPGL en PDF |
| Werkomgeving | 0 tot 40 °C, luchtvochtigheid 20 tot 80% RH |
Twijfel je of deze machine past bij jouw productie? Leg ons je werk voor, dan rekenen we het door.
